'ccna/회사 네트워크망 구성하기'에 해당되는 글 3건

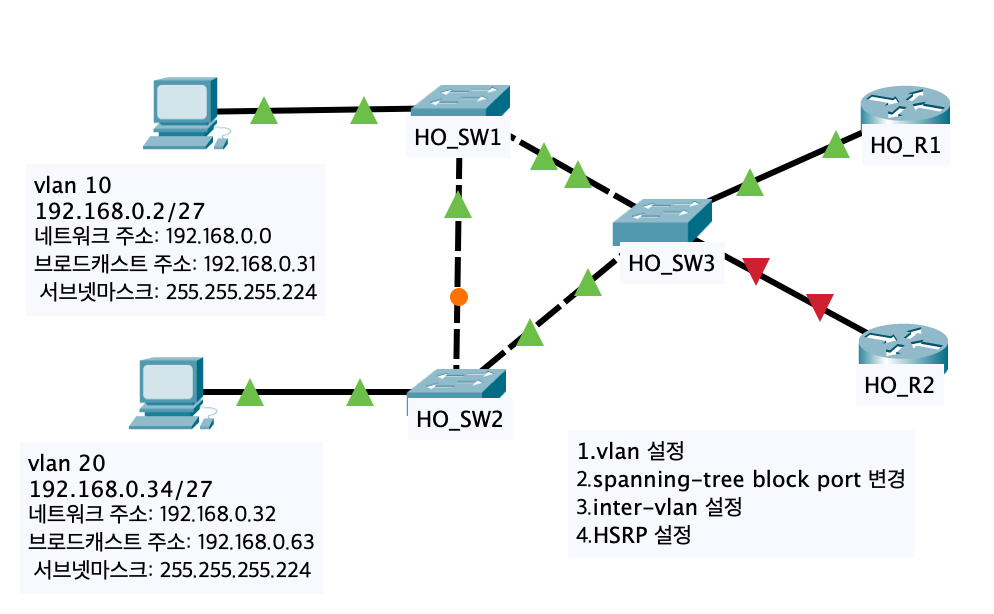

서울 본사(HO)

부서 1

부서 2

인원

20명

20명

1. vlan 구성

부서 1 → vlan 10

부서 2 → vlan 20

1. 스위치 이중화 구현 → 블럭포트 변경

2. inter - vlan 설정

3. HSRP 구성

서울 지사 1

부서 1

부서 2

부서 3

인원

10명

10명

10명

1. L3스위치 사용

2. 현재 트렌드는 vlan을 사용하지 않고 L3스위치 해당 포트를 no switchport로 변경후 IP를 할당 하고 게이트웨이로 사용하여 네트워크를 구분

3. 서울지사 1에 있는 서버에는 서울본사와 서울지사 1만이 접속할수 있고 나머지 지사들은 접속이 불가

서울 지사 2

부서 1

부서 2

인원

10명

10명

1. L3스위치를 이용하여 vlan 구성 후 SVI 설정

대구 지사

부서 1

부서 2

인원

10명

10명

1. VTP 구성

2. GRE Tunnel 구성 후 서울 OSPF에 연결

서울 본사(HO)

부서 1

부서 2

인원

20명

20명

서브넷팅

192.168.0.0 ~ 31

192.168.0.32 ~ 63

서울 지사 1

부서 1

부서 2

부서 3

인원

10명

10명

10명

서브넷팅

192.168.1.0 ~ 15

192.168.1.16 ~ 31

192.168.1.32 ~ 47

서울 지사 2

부서 1

부서 2

인원

10명

10명

서브넷팅

192.168.2.0 ~ 15

192.168.2.16 ~ 31

대구 지사

부서 1

부서 2

인원

10명

10명

서브넷팅

192.168.3.0 ~ 15

192.168.3.16 ~ 31

CLI

해설

1.vlan 구성

#vlan 생성

(config)#vlan 10

(config)#vlan 20

!

interface FastEthernet0/1

switchport access vlan 10 #스위치를 vlan 10에 할당

switchport mode access # access 모드로 변경

!

interface FastEthernet0/2

switchport mode trunk #스위치 모드를 trunk모드로 변경

!

interface FastEthernet0/3

!

interface FastEthernet0/4

switchport mode trunk #스위치 모드를 trunk모드로 변경

!

2. 스위치 이중화 구현 → 블럭포트 변경

HO_SW3#sh spanning-tree

VLAN0010

 Spanning tree enabled protocol ieee

 Root ID    Priority    4106#기본값에서 우선순위값 변경 (블럭포트 변경을 위해)

            Address     0030.A3C2.843A

            This bridge is the root#브리지 스위치

            Hello Time  2 sec  Max Age 20 sec  Forward Delay 15 sec

중략

VLAN0020

 Spanning tree enabled protocol ieee

 Root ID    Priority    4116#기본값에서 우선순위값 변경 (블럭포트 변경을 위해)

            Address     0030.A3C2.843A

            This bridge is the root#브리지 스위치

  중략

2.1 블럭포트 변경

<설정 변경전 블럭포트 위치>

<설정 변경후 블럭포트 위치>

3. Inter-vlan 구성 및 HSRP 설정

!

interface FastEthernet0/0 #no shutdown 인터페이스 활성화

no ip address

duplex auto

speed auto

!

interface FastEthernet0/0.10 #보통 vlan번호로 할당

encapsulation dot1Q 10 #vlan10에 dot1Q로 encapsulation

ip address 192.168.0.1 255.255.255.224 # IP할당

standby 1 ip 192.168.0.30 #가상 라우터 IP할당

standby 1 priority 120 #우선순위값 변경(기본값 100) → 라우터 우선순위 설정

standby 1 preempt #인터페이스가 다운 됐다 복구 되었을 경우 가상 라우터 회수

!

interface FastEthernet0/0.20 #vlan 20에 inter-vlan 및 HSRP 설정

encapsulation dot1Q 20

ip address 192.168.0.33 255.255.255.224

standby 1 ip 192.168.0.62

standby 1 priority 120

standby 1 preempt

!

@vlan 설정

- 하나의 네트워크로 논리적인 네트워크로 분할

- 특정 vlan에서 전달된 트래픽은 해당 vlan에 속한 포트로만 전달

- 하나의 vlan = 하나의 브로드캐스트 도메인 = 하나의 논리적인 네트워크

@ vlan 장점

- 브로드캐스트 프레임 전달 범위를 제한함으로써 네트워크 트래픽 감소, 웜이나 바이러스의 전파 범위를 제한

@ Access 모드

- 단일 vlan 트래픽을 전달

- host가 연결되는 인터페이스 설정

@Trunk 모드

- 다중 vlan 트래픽 전달

- 스위치나 라우터 사이 연결되는 인터페이스 설정

- Trunking Protocol 이용해 vlan 트래픽을 식별

@스위치 이중화

- 시스코 장비에서는 스위치를 이중화 하면 자동으로 스패팅트리 설정이 이루어짐

- 명령어: spanning-tree vlan 번호 priority 값입력

@블럭포트 변경 이유

-변경 전: 모든 트래픽이 sw2 fa0/3과 sw3 fa0/3으로만 이루어지기 때문에  지연발생

-변경 후: sw1 fa0/4, sw3 fa0/4 과 sw2 fa0/3, sw3 fa0/3으로 분할해서 통신

@Inter-vlan 설정

-각 vlan간의 통신을 위해 설정

-라우터에 vlan별 서브인터페이스를 할당

@서브인터페이스

-하나의 물리적인 인터페이스를 여러개의 논리적인 인터페이스로 분할

-분할된 서브인터페이스를 vlan별로 연결하여 IP주소 할당

CLI

해설

1. L3스위치를 현재 트렌드에 맞춰 구성!

hostname L3_Deajeon

!

ip routing # 라우터 기능 수행

!

interface FastEthernet0/1

no switchport #L3스위치 포트(라우터포트)로 변환

ip address 192.168.1.1 255.255.255.240 #IP할당

duplex auto의 포트에 직

speed auto

!

interface FastEthernet0/2

no switchport

ip address 192.168.1.33 255.255.255.240

duplex auto

speed auto

!

interface FastEthernet0/3

no switchport

ip address 192.168.1.17 255.255.255.240

duplex auto

speed auto

!

@ L3스위치를 현재 트렌드에 맞춰 구성

-현재 트렌드는 L3스위치로 vlan을 구성하여 네트워크를 나누고 SVI를 사용하는게 아니라 각 스위치포트를 no switchport로 L3스위치포트로 변환 후 L3접 게이트웨이 IP를 할당 하고 네트워크를 구성

CLI

해설

1. L3스위치 SVI (Switched Virtual Interface)

BO2_L3_1#sh run

Building configuration...

!

interface Vlan 10 # SVI 생성

mac-address 00d0.bc40.7a01

ip address 192.168.2.1 255.255.255.240 # IP할당

standby 1 ip 192.168.2.14

standby 1 priority 120

standby 1 preempt

!

interface Vlan20 # SVI 생성

mac-address 00d0.bc40.7a02

ip address 192.168.2.17 255.255.255.240 # IP할당

standby 1 ip 192.168.2.30

standby 1 priority 120

standby 1 preempt

!

@ SVI (Switched Virtual Interface)

-실제로 존재하지 않는 가상의 인터페이스

-L2스위치의 Interface vlan: ping, 원격접속등 관리목적을 위한 인터페이스

-L3스위치의 Interface vlan: ping, 원격접속등 관리목적을 위한 인터페이스,

                                            vlan간 라우팅을 위한 게이트웨이 인터페이스

@  SVI(Switched Virtual Interface)를 이용한 라우팅(L3스위치)

 => interface vlan VLAN번호 (SVI) : 라우팅의 목적, 스위치 관리

 1. VLAN생성

 2. SVI 생성

 (config)#interface vlan VLAN번호

 (config-if)#ip address IP주소 서브넷마스크 => 해당 VLAN의 G/W

 3. L2스위치와 연결되는 인터페이스 Trunk 설정 => Trunk설정참고

 4. L3스위치 라우팅 활성화

 (config)#ip routing

CLI

해설

1. VTP

Deagu_SW3(config)# vtp domain cisco

Deagu_SW3(config)# vtp mode server

Deagu_SW3#sh vtp status

VTP Version                     : 2 #VTP 버전

Configuration Revision          : 2 #설정 리비전 번호(변경시 1씩증가)

Maximum VLANs supported locally : 255

Number of existing VLANs        : 7

VTP Operating Mode              : Server #현재 VTP 모드

VTP Domain Name                 : cisco #도메인 네임

VTP Pruning Mode                : Disabled

VTP V2 Mode                     : Disabled

VTP Traps Generation            : Disabled

MD5 digest                      : 0x14 0x7E 0x37 0xF1 0x88 0xD4 0xF4 0xB5

Configuration last modified by 0.0.0.0 at 3-1-93 00:04:46

Local updater ID is 0.0.0.0 (no valid interface found)

Deagu_SW3#

1. GRE Tunnel 구성 후 OSPF 연결

Deagu(config)#sh run

!

interface Tunnel 12 #터널 인터페이스 생성

ip address 192.168.9.2 255.255.255.0 #IP 할당

mtu 1476

tunnel source Serial0/0/1 #출발지 인터페이스 설정

tunnel destination 192.10.1.1 # 도착지 인터페이스 설정

#source 와 destination 주소가 기존 생성된 IP헤더 앞에 추가로 GRE IP 헤더로 붙는다

이 주소를 따라 서울 터널 라우터까지 이동

!

router ospf 100

network 192.168.9.0 0.0.0.255 area 0 #OSPF에 터널 네트워크 추가

!

BO2_L3_1#sh run

! # 대구 라우터와 연결된 서울 라우터도 대구 라우터와 동일하게 설정

interface Tunnel 12

ip address 192.168.9.1 255.255.255.0

mtu 1476

tunnel source FastEthernet0/24

tunnel destination 192.20.1.1

!

router ospf 100

network 192.168.9.0 0.0.0.255 area 0

!

Deagu#sh ip route ospf #대구라우터의 터널로 연결되 OSPF 경로를 확인할 수 있다

    192.168.0.0/27 is subnetted, 2 subnets

O       192.168.0.0 [110/1002] via 192.168.9.1, 00:01:05, Tunnel 12

O       192.168.0.32 [110/1002] via 192.168.9.1, 00:01:05, Tunnel 12

    192.168.1.0/28 is subnetted, 3 subnets

O       192.168.1.0 [110/1001] via 192.168.9.1, 00:01:30, Tunnel 12

O       192.168.1.16 [110/1001] via 192.168.9.1, 00:01:30, Tunnel 12

@ VTP (Vlan Trunking Protocol)

Vlan을 관리하여 Vlan 설정 일관성을 유지

-VTP 도메인안의 모든 스위치로 vlan 정보를 담은 VTP메세지 전파

-2계층 메세지 프로토콜로 트렁크 링크를 통해 VTP 메세지 전파

@서버모드

-Vlan 생성, 이름변경, 삭제등 Vlan 설정변경 가능

-Vlan 설정을 변경할때 변경정보를 VTP 도메인 안의 모든 스위치에 전파

@클라이언트 모드

-Vlan 설정 변경(생성, 이름변경, 삭제) 할수 없음

-VTP 클라이언트가 가진 vlan 정보를 다른 vtp 스위치에 전파

@투명모드 (Transparent Mode)

-vlan 변경사항은 로컬스위치에만 적용, VTP 스위치로 전파되지 않음

-도메인 안에서 수신한 VTP 메세지 전달만 함

@VTP 메세지 전달

-vlan 설정이 변경되는 경우 설정 리비전 번호 1씩 증가

-VTP 메세지 설정 리비전 번호를 확인해 최신 메세지를 확인

@ GRE

-GRE는 Cisco에서 개발한 터널링 프로토콜으로써 특정 네트워크망에서 새로운 IP 헤더를 인캡슐레이션하여 패 켓을 전송하는 VPN 기능을 제공

-GRE 터널링을 이용하여 패켓을 전송하면, 데이터를 암호화하지 않기 때 문에 보안적으로는 취약하지만, 대신 암호화 기법을 사용하는 VPN에 비해서 데이터 전송 처리가 빠름

-VPN(Virtual Private Network)이란 인터넷과 같은 공중망을 이용하여 특정 네트워크 간에 패켓을 전송하기 위 한 전용 사설망을 구성하는 것을 의미한다

@GRE 사용 이유

-대구 지사에서 사용하는 사설네트워크 망을 GRE를 이용 하여 서울 네트워크 OSPF에 조인을할 수 있다.

-VPN 없이 OSPF를 연결 한다면 중간에 거치는 공중망 라우터에 회사 내부 네트워크가 노출이 된다.

CLI

해설

1. OSPF 연결

BO1_L3#sh run

중략

!

router ospf 100 #라우터 OSPF 설정 프로세스 아이디 100(프로세스 아이디는 꼭 같을 필요는 없지만 일반적으로 동일하게 한다)

log-adjacency-changes

network 192.168.1.0 0.0.0.15 area 0 #광고할 네트워크를 입력하고 와일드카드 마스크를 사용하고 area 0번으로 지정 (에어리어 번호는 동일 해야 함)

network 192.168.1.16 0.0.0.15 area 0

network 192.168.1.32 0.0.0.15 area 0

network 192.168.4.0 0.0.0.3 area 0

network 192.168.5.0 0.0.0.3 area 0

network 192.168.6.0 0.0.0.3 area 0

network 192.168.7.0 0.0.0.3 area 0

network 192.168.9.0 0.0.0.255 area 0

!

BO1_L3#sh ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface

192.168.5.2       1   FULL/BDR        00:00:34    192.168.5.2     FastEthernet0/4

#나의 FastEthernet0/4에 192.168.5.2라우터와 FULL 즉 네이버가 완료 되었다

192.168.4.2       1   FULL/BDR        00:00:34    192.168.4.2     FastEthernet0/5

192.168.30.1      1   FULL/DR         00:00:34    192.168.6.2     FastEthernet0/6

192.168.40.1      1   FULL/DR         00:00:34    192.168.7.2     FastEthernet0/7

192.168.9.2       0   FULL/  -        00:00:34    192.168.9.2     Tunnel12

HO_R1#sh ip ospf database router

           OSPF Router with ID (192.168.4.2) (Process ID 100)

               Router Link States (Area 0)

중략

   Link connected to: a Stub Network #나에게 연결된 라우터 이고

    (Link ID) Network/subnet number: 192.168.3.16 # 이 네트워크가 나에게 있다

    (Link Data) Network Mask: 255.255.255.240

     Number of TOS metrics: 0

      TOS 0 Metrics: 1

   Link connected to: another Router (point-to-point) #나 말고 다른 라우터에

    (Link ID) Neighboring Router ID: 192.168.9.1 # 이 라우터에는

    (Link Data) Router Interface address: 192.168.9.2 # 이 네트워크가 있다

     Number of TOS metrics: 0

      TOS 0 Metrics: 1000

@ 동적 라우팅

-라우팅 프로토콜을 통해 라우터간에 정보를 교환

-교환된 정보를 통해 라우터가 최적의 경로를 결정하는 방법

@ OSPF (Open Shortest Path First)

-링크 상태 정보를 교환하는 링크 상태 라우팅 프로토콜

-RFC2328 정의된 국제표준 라우팅 프로토콜

-서로 다른 제조사 장비 끼리도 통신 가능 (cisco ← → juniper 장비 통신가능)

-30분마다 주기적인 업데이트를 함 - 토폴로지 변경시 즉시 업데이트

@OSPF 테이블

-Neighbor 테이블: hello 패킷을 교환해 인식된 라우터의 정보가 등록되는 테이블

-LSDB(Link State Database) 테이블: OSPF에서 교환된 모든 링크 상태 정보가 등록되는 테이블

-Routing 테이블: SPF 알고리즘에 의해 결정된 최적의 경로가 등록되는 테이블

@네이버 관계

-OSPF 라우터는 링크 상태 정보(LSA)를 공유하기 전에 서로를 인식해야 됨

-Hello 패킷으로 네이버 관계를 형성하고 네이버 관계를 유지

-Hello 패킷은 10초마다 전달

@ LSDB 동기화

-자신이 가진 LSA와 네이버 라우터로부터 받은 LSA를 모두 LSDB에 기록

-LSA를 교환한 라우간의 LSDB는 동기화 됨

- 동기화를 통해 다른 라우터에 어떤 네트워크가 있는지 확인이 가능

-데이터가 어느 라우터를 통하여 목적지 까지 가는지 자세하게 확인 가능

@ Area

-OSPF 광고양을 최소화하기 위해서 area 설계

-같은 area 안에서는 전체 광고되지만, 다른 area에서는 추가, 삭제된 부분만 광고

-모든 area는 area 0을 경유하도록 설계해야 한다.(Backbone area)

CLI

해설

1. ACL

2. 서울 본사와 서울 지사 1은 서버에 접근할 수 있고 나머지 지사들은 접근 불가

BO1_L3#sh run

!

access-list 110 permit ip 192.168.1.32 0.0.0.15 host 192.168.1.35

#액세스 리스트 110 으로 출발지 192.168.1.32 0.0.0.15에서 목적지 host 192.168.1.35로 오는 ip 프로토콜을 허용 하겠다

access-list 110 permit ip 192.168.1.16 0.0.0.15 host 192.168.1.35

access-list 110 permit ip 192.168.1.0 0.0.0.15 host 192.168.1.35

access-list 110 permit ip 192.168.0.0 0.0.0.31 host 192.168.1.35

access-list 110 permit ip 192.168.0.32 0.0.0.31 host 192.168.1.35

access-list 110 deny ip any any # 그외에 모든 주소의 트래픽은 거부

!

BO1_L3#sh ip access-lists

Extended IP access list 110

10 permit ip 192.168.1.32 0.0.0.15 host 192.168.1.35

20 permit ip 192.168.1.16 0.0.0.15 host 192.168.1.35

30 permit ip 192.168.1.0 0.0.0.15 host 192.168.1.35

40 permit ip 192.168.0.0 0.0.0.31 host 192.168.1.35 (4 match(es))#4번실행됨

50 permit ip 192.168.0.32 0.0.0.31 host 192.168.1.35

60 deny ip any any (8 match(es))#8번 실행됨

BO1_L3#

@ ACL (Access Control List) 사용 목적

-분류: 라우터는 특정 트래픽을 식별하기 위해 ACL 사용

-필터링: 라우터의 인터페이스를 경유하는 트래픽을 허용/거부

           인바운드 ACL과 아웃바운드 ACL

@ 인바운드 ACL

-내부 네트워크에서 외부로 나가는 트래픽을 대상으로 적용

@ 아웃바운드 ACL

-외부 네트워크에서 내부로 들어오는 트래픽을 대상으로 적용

@ ACL 구문

-일련번호의 순서대로 논리적으로 운용

-하향식으로 구문 당 빠짐없이 패킷을 검사

-패킷 헤더와 ACL 구문이 일치하면 나머지 구문은 바로 건너뛰고 패킷을 일치하는 구문의 조건에 따라 허용 또는 거부

-패킷 헤더와 모든 ACL 구문이 일치하지 않은 경우 거부

@ 넘버드 표준 ACL

-식별자로 숫자를 사용 (1~99)

-ACL 조건으로 출발지 IP 주소만을 사용

@넘버드 확장 ACL

-식별자로 숫자를 사용 (100~199)

-ACL 조건으로 출발지 IP주소, 목적지 IP주소, 포트번호, 프로토콜 사용

@네임드 표준 ACL

-식별자로 문자를 사용

-ACL 조건으로 출발지 IP주소만을 사용

@네임드 확장 ACL

-식별자로 문자를 사용

-ACL 조건으로 출발지 IP주소, 목적지 IP주소, 포트번호, 프로토콜 사용
