Inter-vlan and SVI

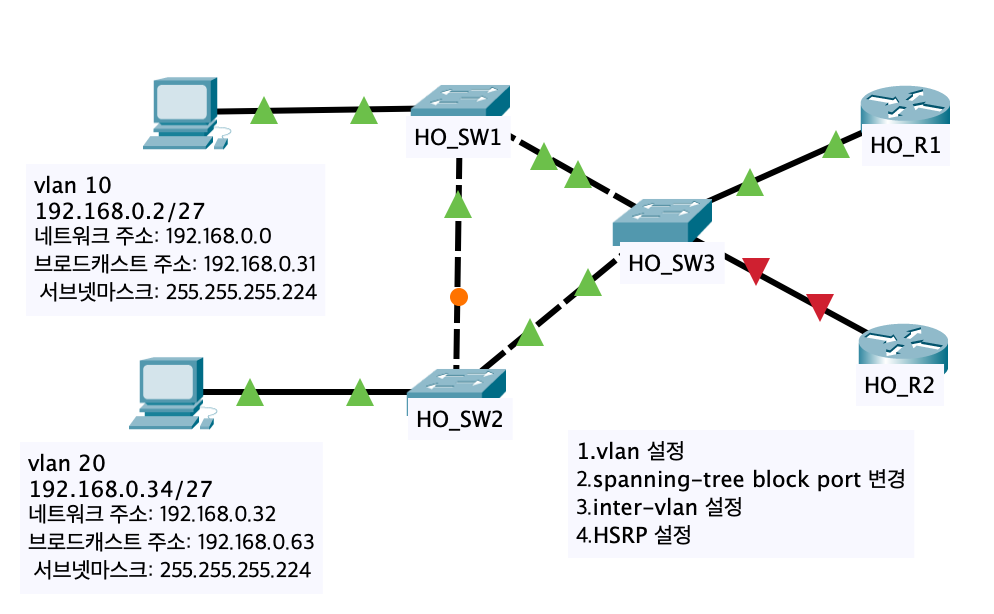

Distribution layer가 라우터인 경우

vlan간에 통신을 하기 위해서는 게이트 웨이 역할을 하는 서브인터페이스가 필요하다.

@Inter-vlan 설정

-각 vlan간의 통신을 위해 설정

-라우터에 vlan별 서브인터페이스를 할당



@서브인터페이스

-하나의 물리적인 인터페이스를 여러개의 논리적인 인터페이스로 분할

-분할된 서브인터페이스를 vlan별로 연결하여 IP주소 할당

vlan 10 네트워트

!

interface FastEthernet0/0 #no shutdown 인터페이스 활성화

no ip address

duplex auto

speed auto

!

interface FastEthernet0/0.10 #보통 vlan번호로 할당

encapsulation dot1Q 10 #vlan10에 dot1Q로 encapsulation

ip address 192.168.0.1 255.255.255.224 # IP할당 게이트에이 주소

vlan 20 네트워크도 동일 하게 수행

인터브리랜을 통과 하는지 확인 tracert vlan 10 --> vlan20

C:\>tracert 192.168.0.34



Tracing route to 192.168.0.34 over a maximum of 30 hops:



1 39 ms 0 ms 0 ms 192.168.0.1#inter-vlan 10 통과 후

2 * 0 ms 0 ms 192.168.0.34 #inter- vlan 20 통과



Trace complete.



C:\>



SVI (Switched Virtual Interface)



실제로 존재하지 않는 가상의 인터페이스
L2스위치의 Interface vlan: ping, 원격접속등 관리목적을 위한 인터페이스
L3스위치의 Interface vlan: ping, 원격접속등 관리목적을 위한 인터페이스
 vlan간 라우팅을 위한 게이트웨이 인터페이스

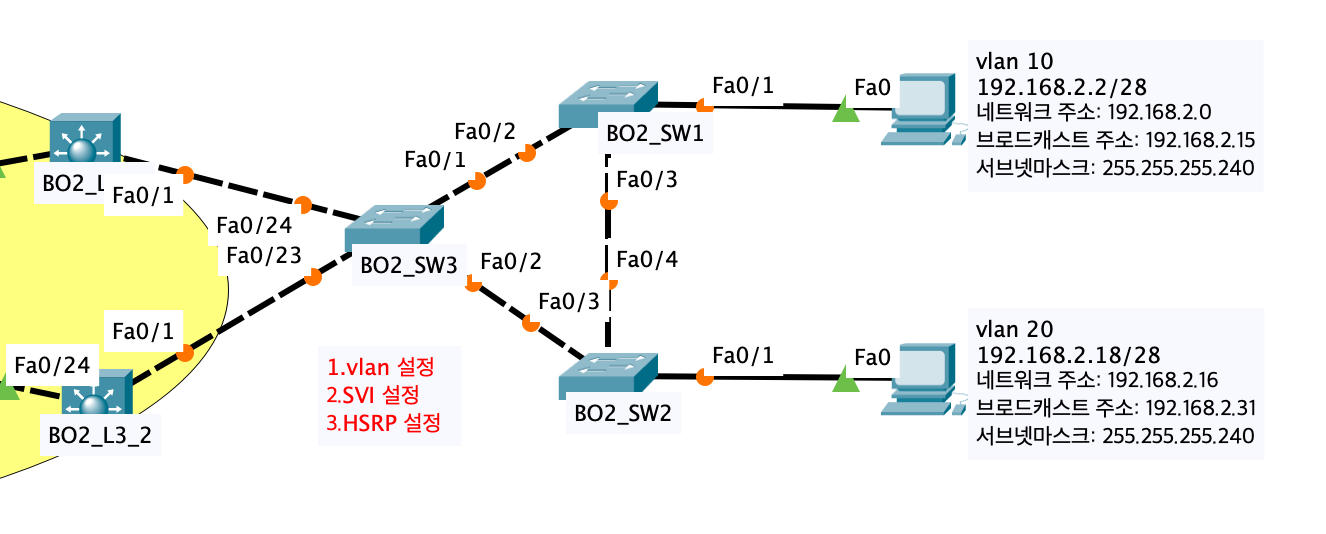

SVI(Switched Virtual Interface)를 이용한 라우팅(L3스위치)
 => interface vlan VLAN번호 (SVI) : 라우팅의 목적, 스위치 관리
SVI 생성
(config)#interface vlan VLAN번호
(config-if)#ip address IP주소 서브넷마스크 => 해당 VLAN의 G/W
L2스위치와 연결되는 인터페이스 Trunk 설정 => Trunk설정참고
L3스위치 라우팅 활성화
(config)#ip routing

BO2_L3_1#sh run

Building configuration...

!

interface Vlan 10 # SVI 생성

mac-address 00d0.bc40.7a01

ip address 192.168.2.1 255.255.255.240 # IP할당

standby 1 ip 192.168.2.14

standby 1 priority 120

standby 1 preempt

!

interface Vlan20 # SVI 생성

mac-address 00d0.bc40.7a02

ip address 192.168.2.17 255.255.255.240 # IP할당

standby 1 ip 192.168.2.30

standby 1 priority 120

standby 1 preempt

!

단계별로 설명 하자면

vlan 인터페이스를 생성하고

SW(config)#int vlan 10

게이트웨이를 수행할 ip를 할당 하고

SW(config-if)#ip add 192.168.2.1 255.255.255.240

해당 인터페이스를 셧다운 해제

SW(config)# int fa 0/1

SW(config-if)# no sh
